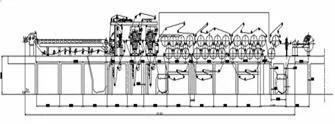

造纸设备电气自动化控制系统设计 概述： 该造纸机属于纸板修复机，在3200宽度为200米/分钟，精度要求高。整个系统采用abb acs800变频器，配有光纤通讯卡(RDCO-03C)和编码器适配卡(RTAC-01)用于切纸部分，主棒和床棒之间采用主从通讯控制。所有变频器均采用直接转矩(dtc)控制方式，plc采用s7-300系列实例，配备光纤通信卡，组成profibus-dp现场总线控制网络，触摸屏用于现场人机交互，上位机采用winCC，通过总线通信用变频器的I/O点代替plc的I/O点，有效降低了控制成本，保证了最佳的动态响应、优良的控制性能和高度的灵活性。 造纸机共有14个传动点，分别由14台变频电机驱动。每台电机由西门子plc s7-300和abb acs800变频器组成，是一个profibus-dp现场总线控制网络。切纸部分的变频器配有编码器适配卡(RTAC-01)，形成闭环控制，从而提高切纸精度。系统的控制采用PLC作为控制核心，PLC对每个传输点的四个触摸屏的操作信号进行处理，控制速度链(每个传输点配有提速、降速、紧纸、爬行/运行等操作按钮。)，并通过光纤通讯将相应的速度信号传输给变频器。同时，也用于伏辊、驱动网；转移、真空压制、第一压制、第二压制和第三压制分别用于控制载荷分布。此外，在触摸屏上，还有显示各传动点速度、电机输出扭矩、运行、故障等状态显示。 1.造纸机机械部分的组成：

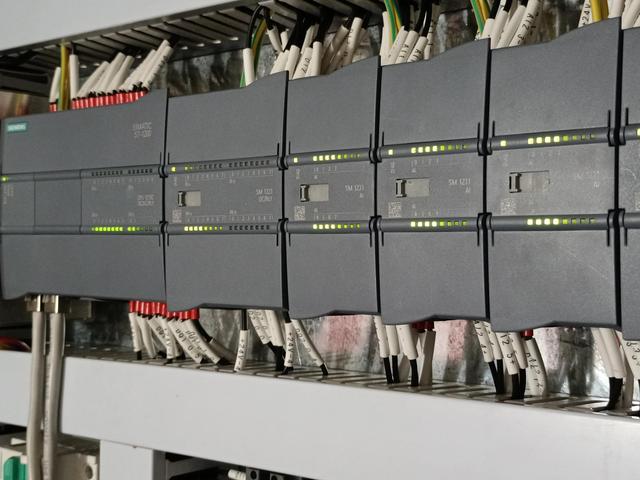

2.电气控制系统的组成：
详情请看下篇分解！请继续关注工控男的视频和动态，为他们点赞。谢谢大家！ |
